5分钟搞定！MicroE Optira编码器安装&校准指南

本文专为需要快速部署运动控制设备的用户打造，精炼核心步骤，助你高效完成 MicroE Optira 编码器安装和调试。

1.MicroE Optira 系列编码器及开发套件（含柔性扁平电缆、校准板、DB-15 输出电缆）

2.编码器供电电源

3.专用螺丝、Z 轴高度垫片、聚酰亚胺胶带（可选）

二、编码器核心安装步骤

2.1 光栅尺安装

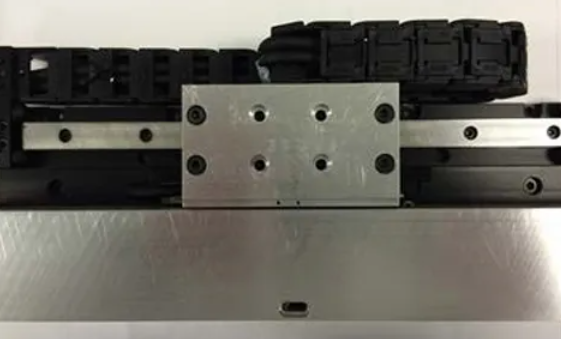

• 清洁安装表面，确保无颗粒物灰尘。

• 使用编码器的安装孔，通过专用螺丝将光栅尺安装工装固定在编码器位置，并将工作台移动到行程的最左侧，作为安装起点。

• 撕掉光栅尺底部透明性保护膜，并将其插入到光栅尺安装工装中，确保光栅尺上“蓝底黑箭头”与安装工装上的“黑底白箭头”方向一致。

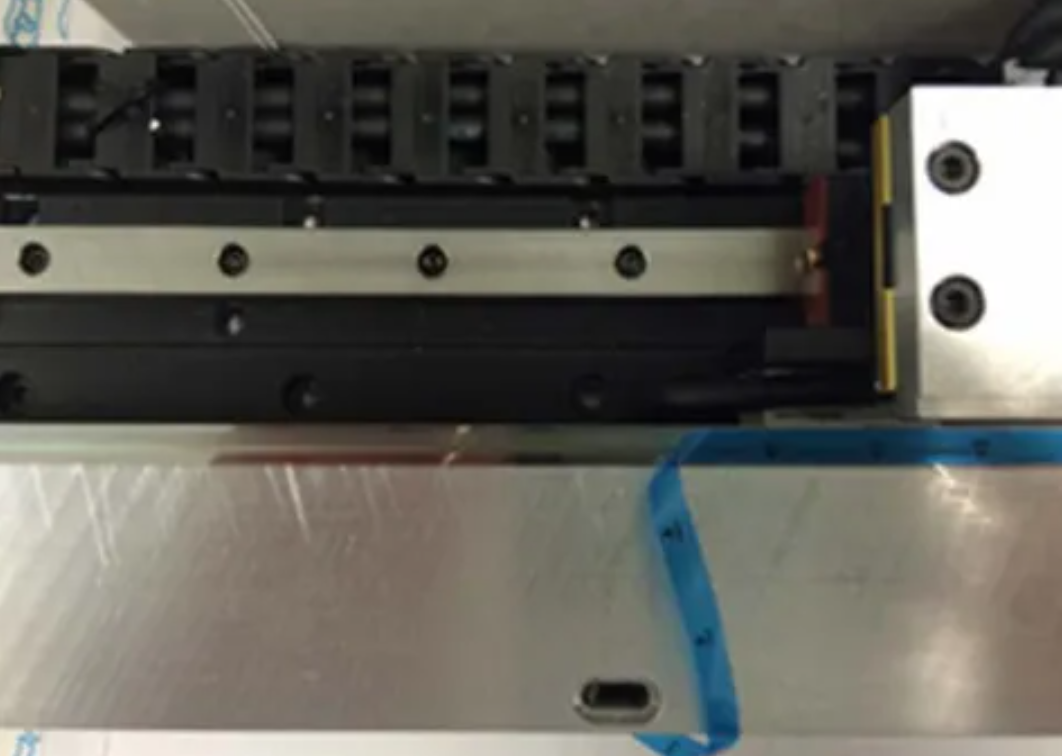

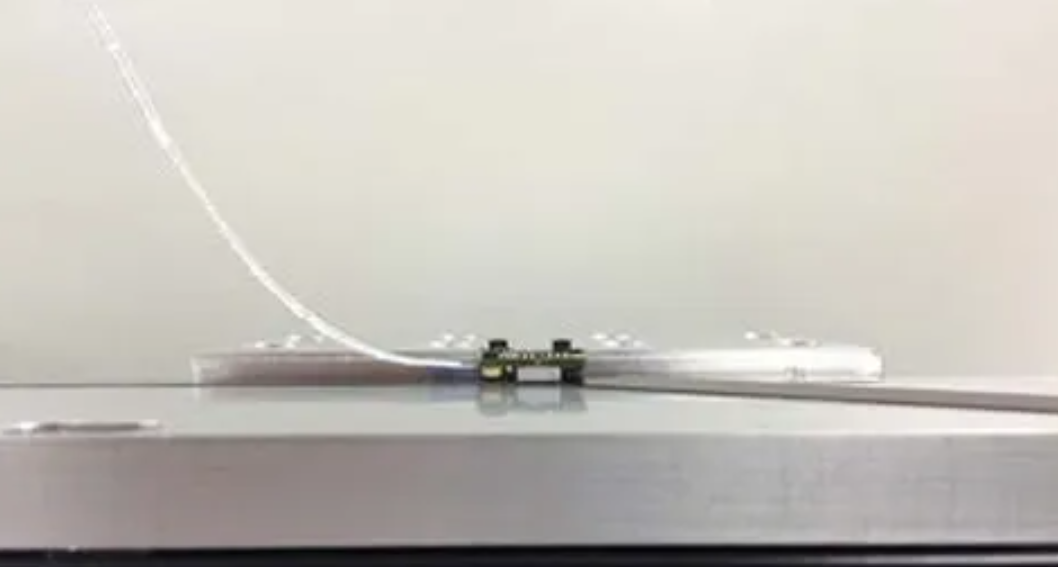

• 向右缓慢移动滑台（过程中光栅尺总是穿过安装工装的），并持续撕掉透明性保护膜。

• 光栅尺尾部安装处理，需要先取下安装工装，后将光栅尺贴附到安装表面。

• 用手指沿光栅尺全长按压，确保其与安装表面紧密贴合，达到最佳粘接力。

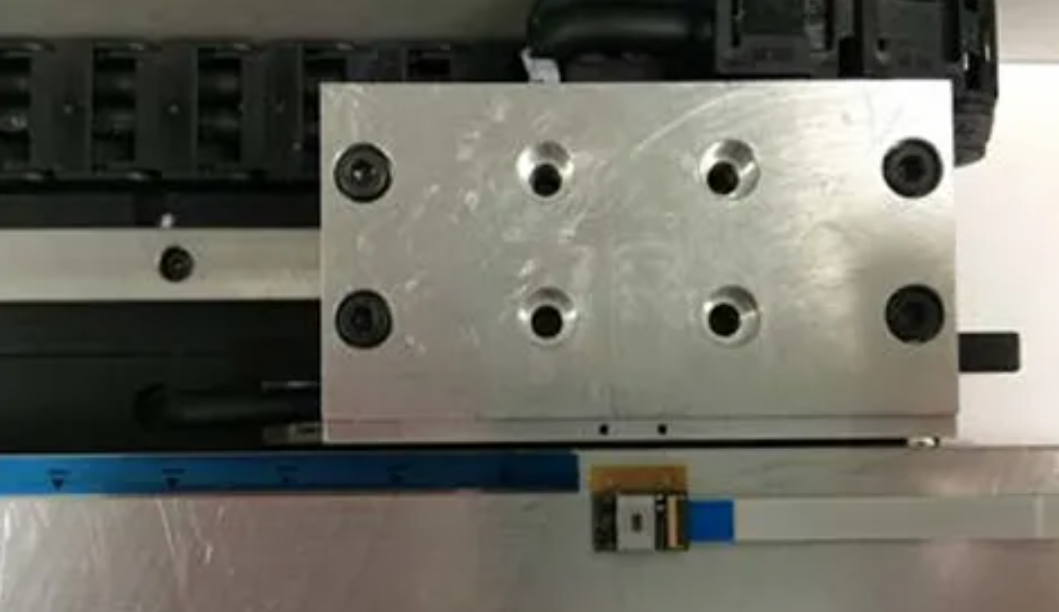

• 光栅尺安装完成后，撕掉器顶部的蓝色保护膜，即可投入使用。

2.2 安装 Optira 传感器与校准板

• 安装编码器前，需要先连接柔性扁平电缆，柔性电缆的裸露触点应于棕色连接器锁扣处于相反侧。

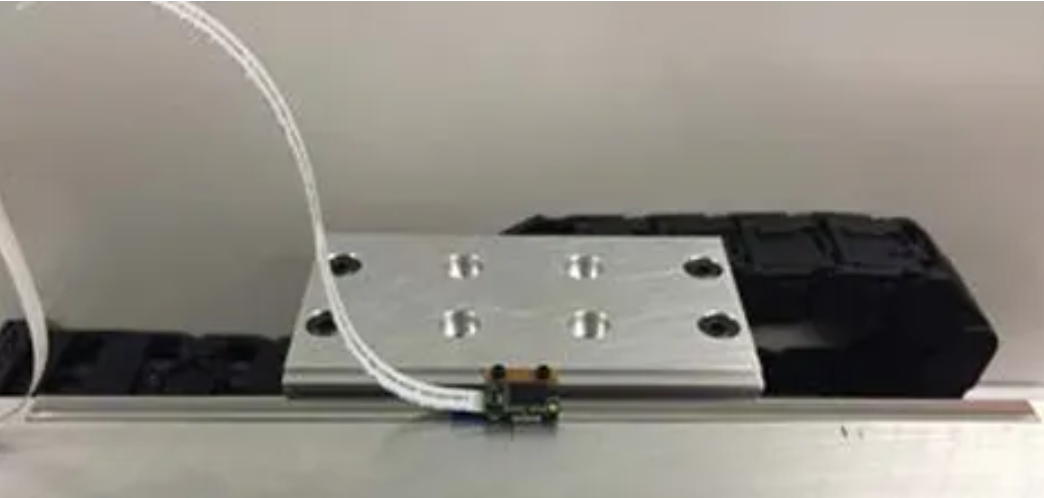

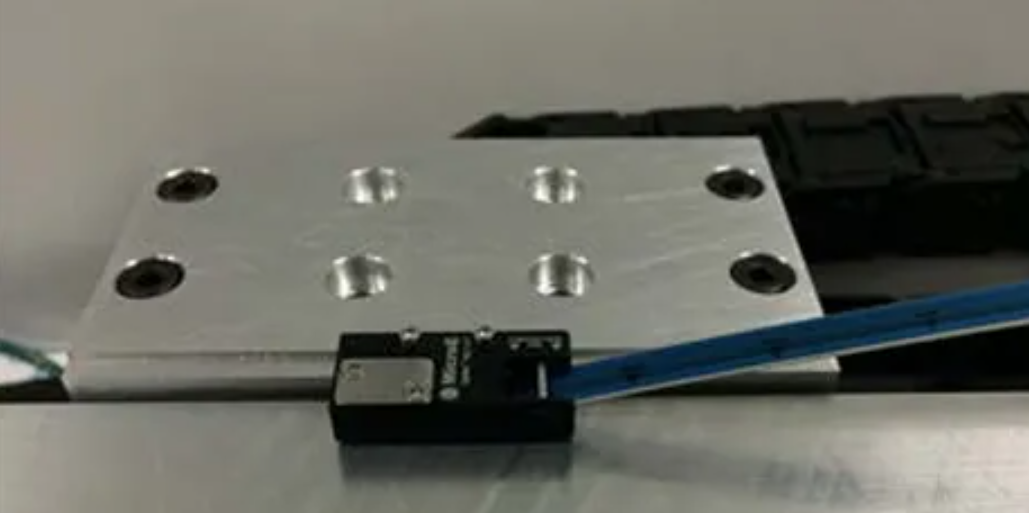

• 使用编码器安装专用螺丝，将编码器安装到滑台上。

• 使用 Z 轴高度垫片（可选开发套件配件），调整传感器支架与光栅尺顶部的间隙至0.493毫米，具体安装范围参考安装手册。

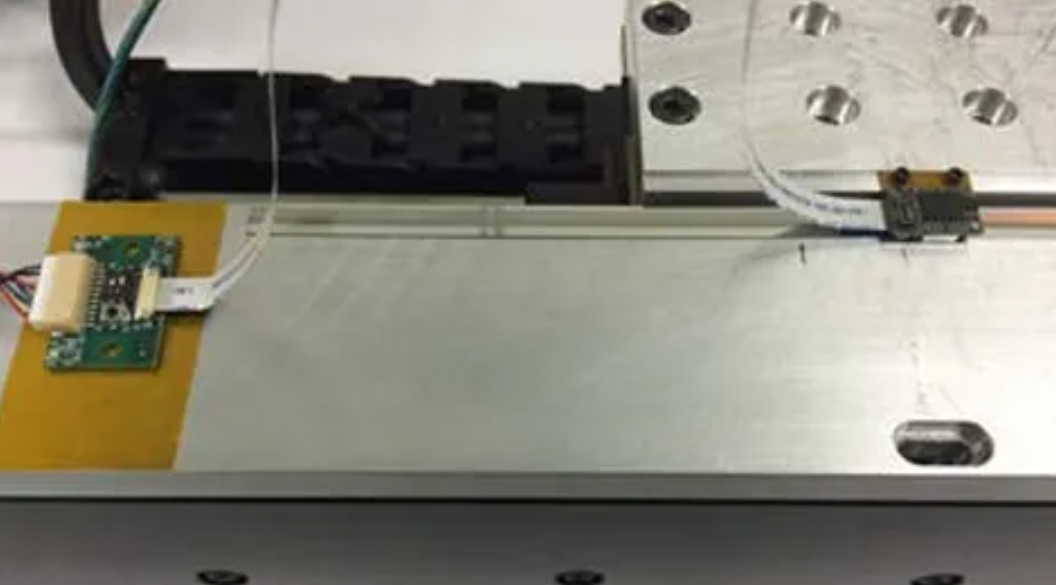

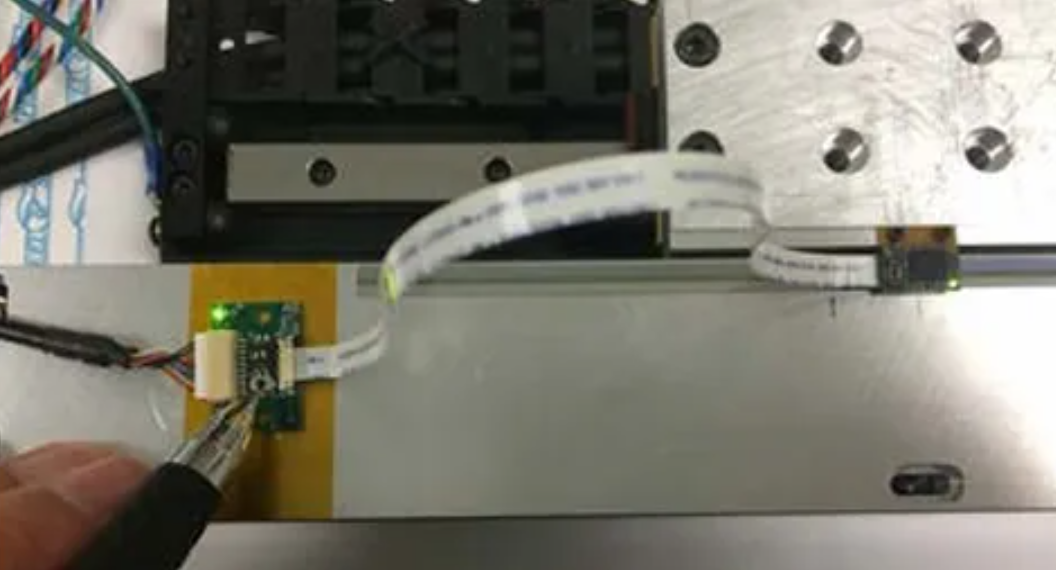

• 将编码器柔性扁平电缆的另一端连接至校准板，将校准板安装在工作台上，建议使用聚酰亚胺胶带实现电气绝缘。将DB-15输出电缆连接至校准板的另一侧（仅作为供电使用）。

2.3 通电并校准Optira

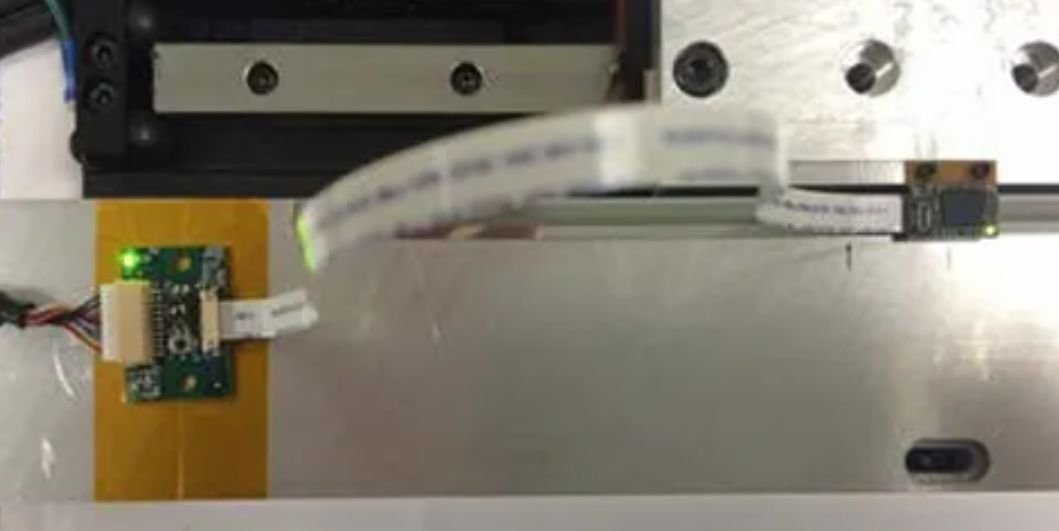

• 为校准板接通电源,编码器和校准板上的绿色指示灯应亮起。

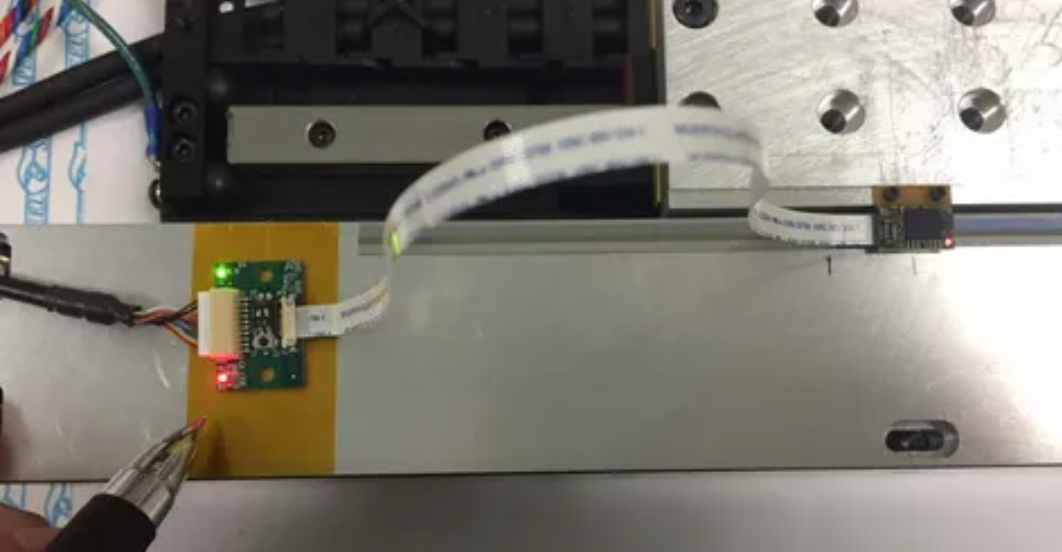

• 按下校准瞬时开关，启动索引优化。

• 红色故障指示灯亮起，表明设备已进入校准模式。

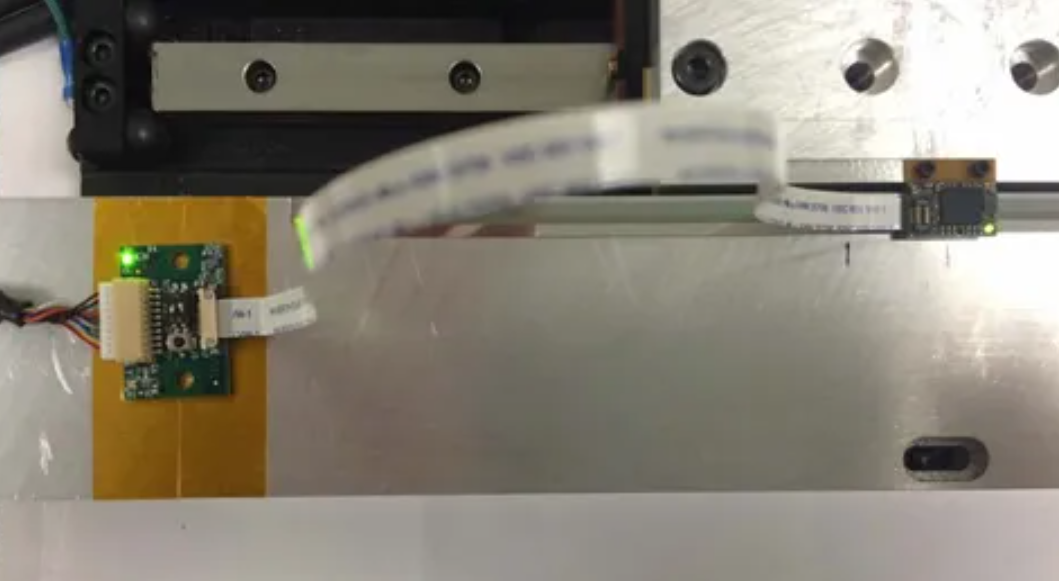

• 手动反复移动编码器 / 滑台，使其经过光栅尺上的索引标记，直至绿色指示灯亮起（校准完成）。

2.4 关键提醒

安装需配合产品最新手册，接线错误易导致设备故障；校准阶段需确保滑台平稳移动，间隙偏差会影响测量精度。如需采购可联系我们提供技术支持。
